Une pergola bioclimatique à lames orientables peut coûter entre 3 000 et 5 000 € sur 15 m² posée. Pourtant, le principe mécanique qui fait pivoter chaque lame tient en quelques pièces usinées et un concept physique simple. Voici ce qu’il faut vraiment comprendre avant de vous lancer.

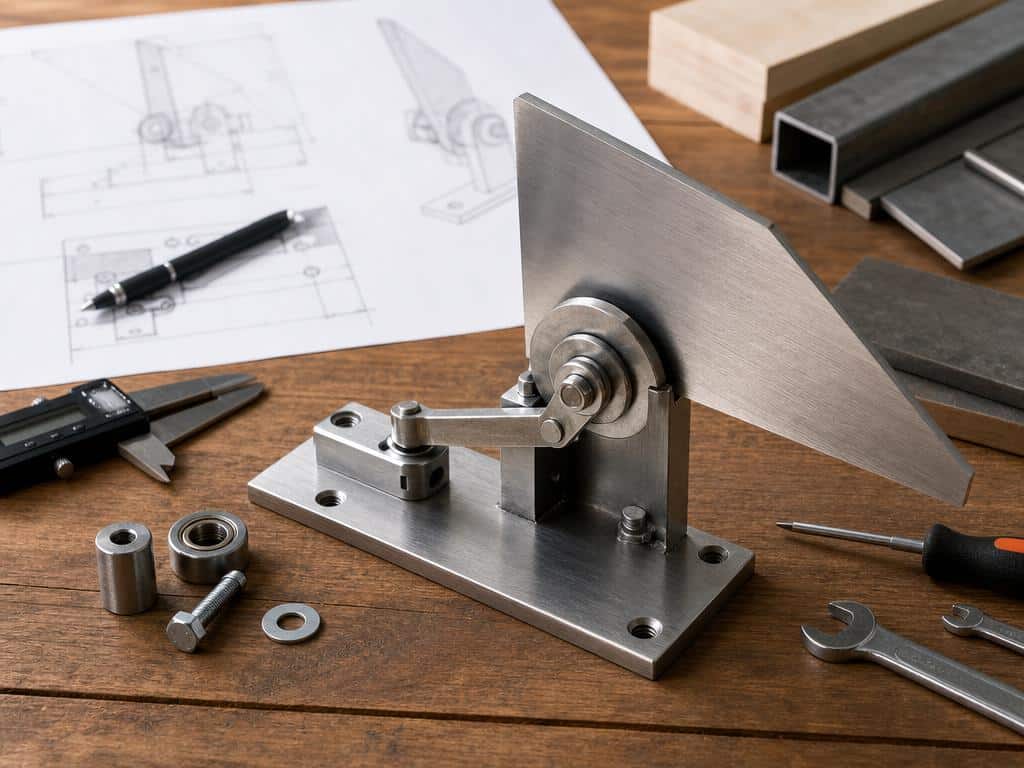

Comment fonctionne un mécanisme pour lame orientable?
Le principe repose sur un décalage volontaire : l’axe de rotation ne se place pas au centre de la lame, mais au tiers de son épaisseur. Ce déséquilibre n’est pas une approximation – c’est lui qui crée la stabilité naturelle du système.
Concrètement, la partie plus lourde de la lame tend toujours à retomber d’un côté. Résultat : en position ouverte ou fermée, la lame se maintient seule sans ressort ni cran d’arrêt. Un angle d’ouverture de 90° suffit pour passer d’une exposition solaire totale à une ombre quasi complète. C’est sobre, fiable, et quasiment sans usure si les matériaux sont bien choisis.
Toutes les lames sont reliées entre elles par une tringle de liaison, ce qui permet de les commander simultanément depuis un seul point. Vous actionnez une lame, les autres suivent.
Spécifications techniques à respecter avant de fabriquer
L’épaisseur des lames conditionne tout le reste du dimensionnement. La plage recommandée se situe entre 18 mm et 28 mm, avec un optimum à 20 mm pour allier rigidité et poids maîtrisé. La largeur idéale tourne autour de 100 à 120 mm.
Pour la longueur, la règle varie selon le matériau : 150 cm maximum en bois, 200 cm possible en aluminium. Au-delà de ces seuils, les contraintes mécaniques sur les pivots deviennent problématiques.
| Composant | Spécification |
|---|---|
| Épaisseur lame bois | 18 à 28 mm (optimum 20 mm) |
| Largeur lame | 100 à 120 mm |
| Longueur max (bois) | 150 cm |
| Longueur max (alu) | 200 cm |
| Diamètre axe inox | 12 à 16 mm |
| Entraxe tringle de liaison | 485 mm entre pivots |
| Visserie de fixation | Diamètre 5 mm, inox |
Les bagues de rotation en nylon s’insèrent dans chaque logement d’axe. Elles absorbent le frottement et isolent le métal du bois humide – un détail que beaucoup oublient et qui provoque des grippages au bout d’un hiver.
Quel bois choisir pour fabriquer des lames orientables?
Deux essences font consensus chez les artisans qui travaillent régulièrement ce type d’ouvrage : le Red Cedar qualité menuiserie et le Douglas. Le Red Cedar présente l’avantage d’être naturellement stable, léger et résistant aux intempéries sans traitement lourd. Le Douglas, plus accessible en France, offre une bonne rigidité pour un prix maîtrisé.
Le bois, contrairement à l’aluminium, bouge avec l’hygrométrie. Au-delà de 150 cm de longueur, les variations saisonnières peuvent provoquer un gauchissement qui génère des contraintes directes sur les pivots – et des blocages en plein été. C’est la limite physique du matériau, pas un défaut d’usinage.
- Proscrire les essences à nœuds importants : le bois travaille différemment autour des nœuds, ce qui crée des tensions localisées
- Éviter les bois résineux instables type épicéa brut
- Préférer un bois séché à moins de 12% d’humidité résiduelle avant usinage
Si votre projet dépasse 150 cm de portée, le passage à l’aluminium s’impose sans discussion. La mécanique reste identique, les pièces changent.
Fabriquer ou acheter un pivot pour lame orientable : ce que ça change en pratique
L’usinage du logement d’axe dans une lame bois demande de la précision : le trou doit être positionné exactement au tiers de l’épaisseur, avec une tolérance de l’ordre du millimètre. Un perçage mal centré décale l’équilibre et ruine le principe mécanique. Cela suppose une perceuse à colonne et un gabarit fiable, pas une perceuse visseuse à main.
Les kits du commerce – les kits SAM sont les plus cités par les artisans – intègrent les pièces déjà calibrées : pivots, bagues nylon, tringle de liaison à 485 mm. Un mécanisme de base supporte 5 lames de 20 mm. La fixation se fait en diamètre 5 mm inox, ce qui reste à votre charge.
La question de la maintenance du mécanisme après quelques saisons pousse souvent vers le kit plutôt que le fait-main : les pièces sont interchangeables, les cotes sont normalisées. Un pivot maison cassé demande de recréer une pièce unique. Un pivot de kit se remplace en dix minutes.
Fabriquer ses propres pivots n’a de sens que si vous disposez d’un tour à métaux et d’une vraie expérience en usinage. Dans les autres cas, le kit s’impose par sa fiabilité et son temps de fabrication divisé par quatre.
Quel budget prévoir pour un projet DIY à lames orientables?
Une paire de mécanismes gauche/droite coûte environ 58,80 € TTC – c’est l’unité de base, sans les lames ni la visserie. Pour un ouvrage complet, comptez environ 161 € HT/m² avec des lames bois, et 251 € HT/m² avec des lames aluminium.
Sur une pergola de 15 m², l’économie par rapport à une structure bioclimatique prête à poser peut atteindre 3 000 à 5 000 €. Ce n’est pas un calcul théorique : c’est ce que vous économisez réellement en gérant vous-même la fourniture et la pose. La main-d’œuvre reste votre principal levier.
Le poste souvent sous-estimé en DIY : les chutes de bois et les erreurs d’usinage. Prévoyez 10 à 15% de matière supplémentaire, surtout si vous travaillez le Red Cedar pour la première fois. Ce bois pardonne mal les reprises.
Un système à lames orientables bien construit, avec des axes inox et des bagues nylon correctement posées, peut fonctionner vingt ans sans intervention – à condition que les cotes soient respectées dès le départ. C’est exactement le genre de chantier où une heure passée à vérifier les dimensions évite dix heures de reprise.
